PLOT

Vectorworksを開くほどではない案件の図面を、短時間で。

PLOTは、演劇・イベント音響のための軽量なWebベース2D図面作成アプリです。劇場のPDF図面をそのまま背景に読み込み、縮尺を合わせて音響機材のシンボルを実寸で並べ、そのままPDFとして配れます。インストールは不要で、ブラウザだけで完結します。

無料ではじめる ログイン

アカウント作成は無料です。チュートリアル図面で、実際の操作をそのまま試せます。

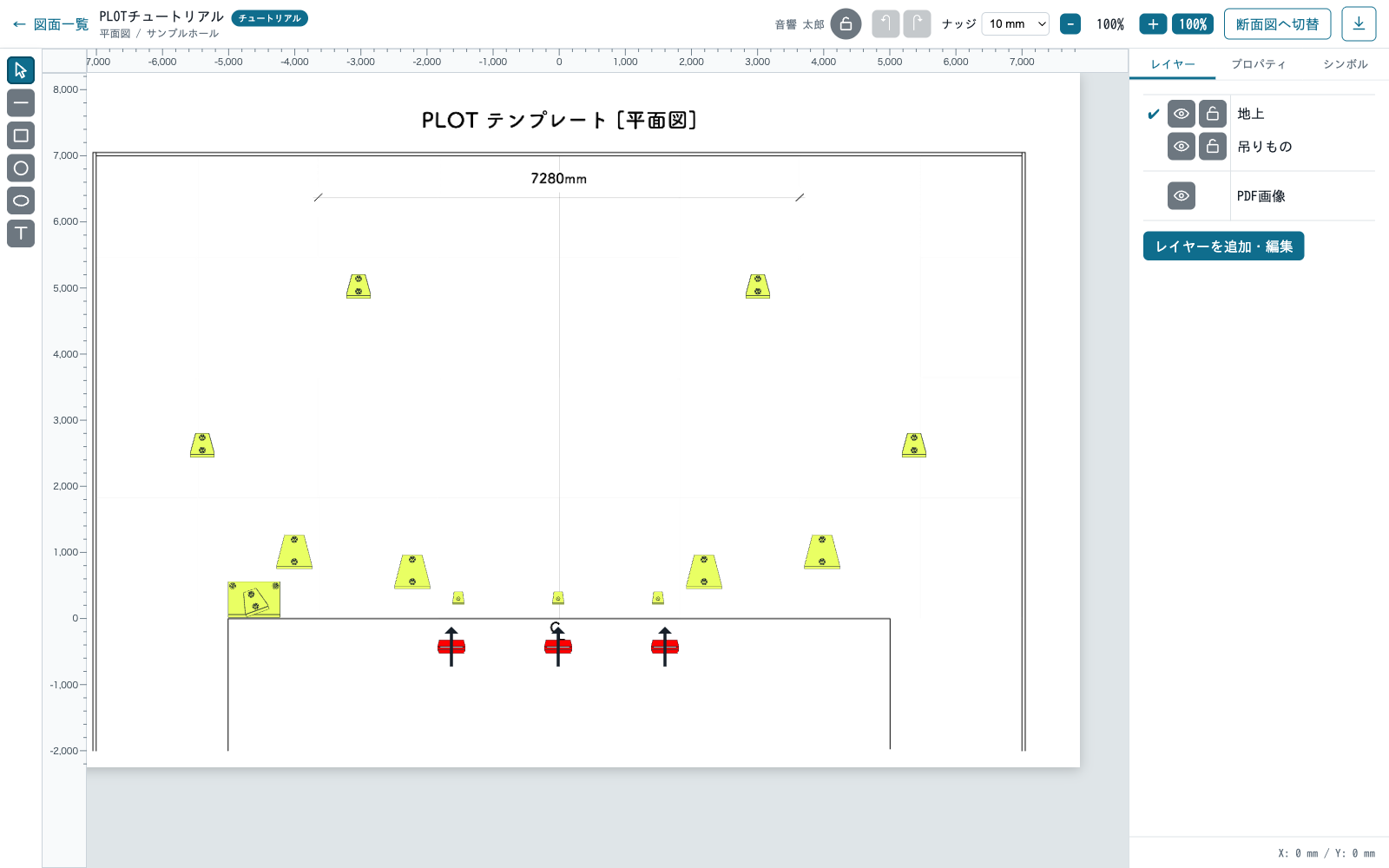

PLOTのエディター画面。左に機材シンボルのライブラリ、中央にPDF図面を背景にした平面図、右にオブジェクトのプロパティが並ぶ。

できること

PDF図面をそのまま下地に

劇場からもらった平面図・断面図のPDFを背景として読み込みます。複数ページのPDFからは使うページだけを選べます。図面上の2点と実際の距離を指定して縮尺を合わせ、舞台前センターなどの原点も設定できます。

音響機材を実寸で配置

スピーカー、マイク、ミキサー、アンプなどのSVGシンボルを実寸で配置し、移動・回転・複製できます。カテゴリとキーワード検索の付いたライブラリから探せて、同じ機材を続けて置く連続配置モードもあります。

平面図と断面図が連動する

平面図に置いた機材を「断面図にも表示」にするだけで、断面図へ自動的に投影されます。吊り位置の高さは平面図・断面図のどちらからでも編集でき、変更は双方向に即時反映されます。

レイヤーと作図ツール

レイヤーの追加・並べ替え・表示/非表示・ロックに対応。直線、矩形、円、楕円、テキストを描け、長さや角度を数値で入力できます。取り消し・やり直しにも対応しています。

機材を自動で集計

配置したシンボルを集計名ごとに数え上げ、図面の中に一覧として出力します。機材表を別途手作業で作り直す必要がありません。

ベクター品質のPDF出力

元のPDFと同じページサイズで書き出します。背景・線・文字・シンボルをラスター化しないため、印刷しても拡大しても輪郭が崩れません。表示中のレイヤーだけを出力できます。

こんな場面のために

高額な汎用CADのライセンス料を負担しづらい方、あるいは年に数回しか図面を描かない方のためのツールです。フリーランスの音響スタッフ、個人事業主、小劇場・学校公演の音響担当者を想定しています。個人が仕事や有償案件で使うことも制限していません。

料金

無料アカウント

無料／無期限

  • チュートリアル図面での操作体験（配置・作図・PDF出力）
  • チュートリアルはいつでも初期状態に戻せる
  • 作成済み図面の閲覧とPDF出力
  • 支払方法の登録は不要

月額プラン

300円（税込）／月

  • 自分のPDFを取り込んだ実案件の作成・編集
  • 公演の複製、ゴミ箱からの復元
  • 月単位の自動更新。いつでも解約を予約できる
  • 解約後も支払済み期間の終了までは全機能を利用できる
  • 期間終了後も、作成した図面の閲覧とPDF出力は続けられる

プランは1種類だけです。上位プランや年間契約はありません。課金・解約・支払方法の変更は、すべてアカウント設定から自分で完結できます。

まずは無料で試してください

登録するとチュートリアル用の平面図と断面図が用意されます。シンボルの配置からPDF出力まで、実際の操作をひと通り確かめてから月額プランを検討できます。

無料で登録する ログイン
